- Producent:
- Raytech
- Numer katalogowy:
- WR14
W naszej ocenie najlepszy producent tego typu sprzętu na świecie !
Profesjonalna instrukcja obsługi w języku polskim.
Miernik rezystancji uzwojeń, 15A, 2 kanały.
- Praca z akumulatora lub z sieci
- Rozmagnesowanie i Rozładowanie
- Kolorowy ekran dotykowy
Cechy szczególne:
- Praca z akumulatora (200 pojedynczych pomiarów przy 15A),
- Wysokiej mocy zasilacz DC (15A / 30V),
- Ładowanie obciążeń indukcyjnych do 1500 Henrów,
- 2 niezależne kanały pomiarowe,
- Najwyższa dokładność i precyzja przy badaniu systemów silnoprądowych,
- Automatyczny pomiar małych rezystancji od 0.00µΩ ÷ 100kΩ,
- Obwód rozmagnesowywania (zaawansowania konstrukcja),
- System oparty o mikroprocesor z wewnętrzną pamięcią na ponad 10000 wyników pomiarów,
- Wymiana danych poprzez pamięć USB lub przez połączenie USB / RS232,
- Magazynowanie i drukowanie wyników pomiarów,
- Kompletny automatyczny system kalibracji oraz system diagnostyczny,
- Kanały temperaturowe z automatyczną korekcją rezystancji,
- Interfejs w standardzie USB 1.1 i RS232,
- Czyste, filtrowane źródło mocy DC dla pomiarów o najwyższej dokładności,

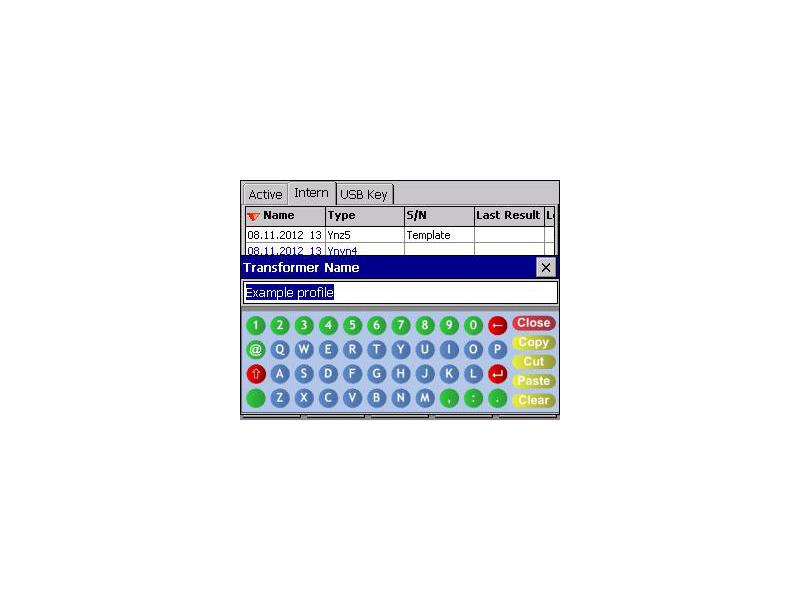

- Kolorowy wyświetlacz LCD z podświetleniem i z ekranem dotykowym,
- W panelu zamontowany przycisk bezpieczeństwa STOP,
- Solidna obudowa dla pracy w terenie,
- Wbudowana drukarka,

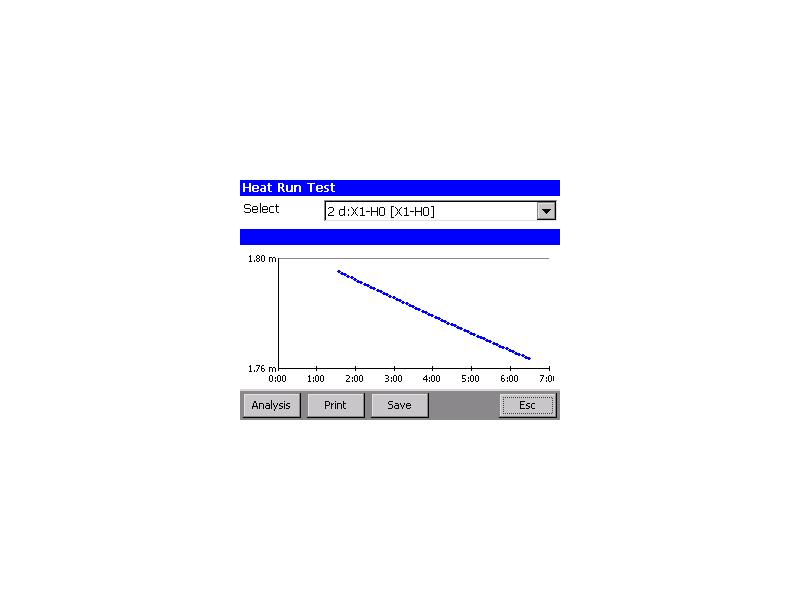

- W pełni automatyczna analiza krzywych stygnięcia (opcja AHRT 01),
- Najszybszy na rynku obwód rozładowania (ponad 10 razy szybszy),
- Kontrolka rozładowania - optyczna i dźwiękowa sygnalizacja stanu rozładowania,
- 2 lata gwarancji.

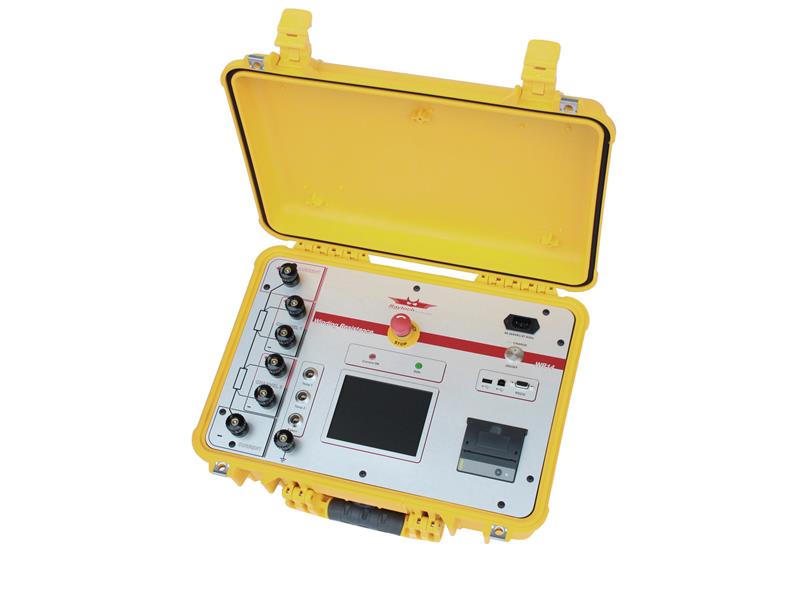

Cyfrowy miernik rezystancji uzwojeń WR14 produkcji Raytech jest zasilaną akumulatorowo wersją systemu do pomiaru rezystancji uzwojeń z najbardziej zaawansowaną funkcją rozmagnesowania. Jest przeznaczony do pomiarów o wysokim stopniu precyzji bardzo niskich rezystancji dowolnych indukcyjnych obiektów.
Unikatowa technologia pomiaru: Ta od nowa zaprojektowana technologia pomiaru zawiera obwód pomiarowy o wysokiej precyzji, unikatowe źródło zasilania i najszybszy obwód rozładowania na rynku.
WR14 stosuje wstępnie ustawiony poziom prądu, wybierany przez użytkownika w zakresie od 0,025A do 15A.

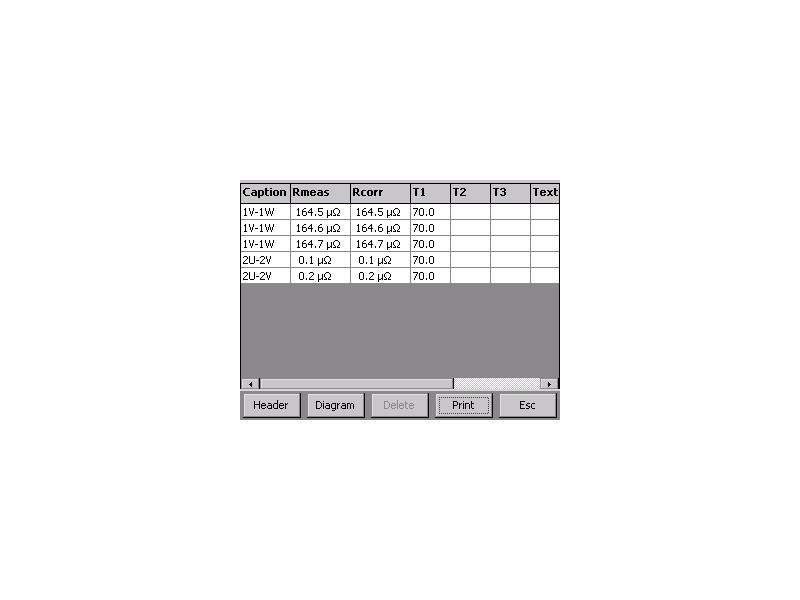

Wyniki są prezentowane na czytelnym kolorowym wyświetlaczu LCD i mogą być magazynowane lub wydrukowane.
WR14 jest lekkim systemem umieszczonym w solidnej i wodoszczelnej obudowie przystosowanej do pracy w terenie.
Zaawansowana ochrona: po załączeniu zasilania system inicjuje procedurę auto-kalibracji, sekwencyjne sprawdzanie obwodów. Jeżeli w czasie tego okresu inicjacji zostanie wykryty jakikolwiek problem, lub nastąpi to w czasie pracy, wtedy operator jest natychmiast o tym informowany.
Dane ogólne:
- Wymiary: L: 470 mm (18.5") W: 357 mm (14.1") H: 176 mm (6.9"),
- Waga: 9.4 kg (20.6 lbs.),
- Zasilanie: 88-264 VAC 47-63 Hz, lub 12V DC (tylko ładowanie),
- Napięcie wyjściowe: 0 ÷ 30V DC,
- Prąd pomiarowy: Wybierany przez użytkownika 0,025 ÷ 15A,
- Wyświetlacz: kolorowy LCD z podświetleniem i ekranem dotykowym,

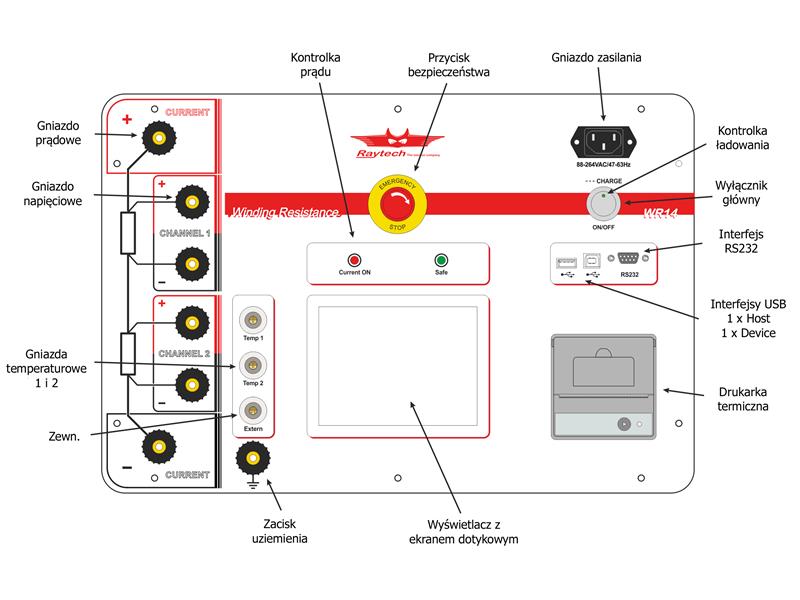

- Panel czołowy: Uszczelniony, anodowany,
- Interfejs: 1 x USB 1.1 (1 host / 1 device) oraz szeregowy 9 pinowy RS232,
- Gniazdo Extern: do podłączenia zewnętrznego urządzenia ostrzegawczego,
- Pamięć wyników: Przechowuje do 10000 zestawów wyników pomiarów,
- Zakres pomiaru rezystancji: 0,00 μΩ ÷ 100 kΩ,
- Temperatura pracy: -10°C ÷ 60°C,
- Temperatura magazynowania: -20°C ÷ 70°C.
Tabela dokładności:
Zakres prądu Zakres pomiarowy Dokładność Rozdzielczość
10 ÷ 15A 0,00μΩ÷1Ω ±0,1% odczytu ±0,1μΩ 5 cyfr lub 0,05μΩ
5 ÷ 10A 0,0μΩ÷3Ω ±0,1% odczytu ±0,2μΩ 5 cyfr lub 0,1μΩ
1 ÷ 5A 0,0000mΩ÷15Ω ±0,1% odczytu ±0,5μΩ 5 cyfr lub 0,5μΩ
0,5 ÷ 1A 0,000mΩ÷30Ω ±0,1% odczytu ±2μΩ 5 cyfr lub 1μΩ
0,1 ÷ 0,5A 0,000mΩ÷300Ω ±0,1% odczytu ±5μΩ 5 cyfr lub 2μΩ
25 ÷ 100mA 0,00mΩ ÷ 1200Ω ±0,1% odczytu ±20μΩ 5 cyfr lub 10μΩ
÷ 25mA 1,2kΩ ÷ 10kΩ ±0,1% odczytu ±100mΩ 5 cyfr lub 200mΩ
÷ 25mA 10kΩ ÷ 100kΩ ±0,5% odczytu ±10Ω 4 cyfr lub 20Ω
